Power Meter

• Magnitud medida: Potencia óptica absoluta (en dBm y mW) y pérdida de potencia relativa (en dB) en redes de fibra óptica monomodo y multimodo.

• Conectores / Interfaz: Puerto universal de 2.5 mm compatible de forma directa con conectores SC, FC y ST (admite adaptadores adicionales para LC de 1.25 mm).

• Rango de medición: Rango estándar de -70 dBm a +10 dBm.

• Longitudes de onda calibradas: 850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm y 1625 nm.

Ficha Técnica: Medidor de Potencia Óptica (Power Meter PW-MT)

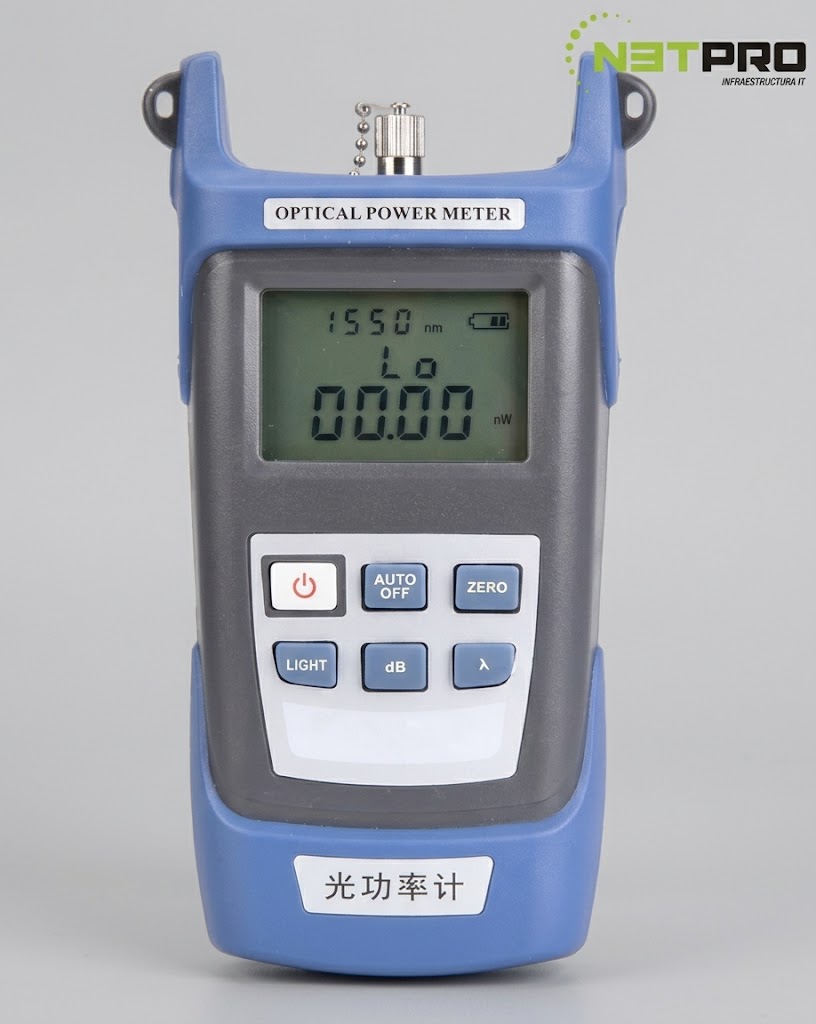

El Medidor de Potencia Óptica PW-MT (Optical Power Meter) es un instrumento de medición portátil de alta precisión imprescindible para la instalación, certificación, prueba de atenuación y mantenimiento preventivo o correctivo de redes de fibra óptica (FTTH, PON, LAN y enlaces de telecomunicaciones). Este dispositivo permite evaluar de forma rápida y confiable la potencia de la señal transmitida a través del cableado óptico, asegurando que los niveles recibidos se encuentren dentro de los márgenes requeridos para un óptimo funcionamiento del sistema.

Su interfaz de usuario sencilla cuenta con una pantalla LCD retroiluminada de fácil lectura que muestra simultáneamente la potencia en unidades lineales (mW, uW, nW) y logarítmicas (dBm), así como el valor de referencia relativo (dB). Integra además funciones de autoapagado para preservar el consumo de energía y auto-calibración en campo.

• Magnitud y Unidad de Medida: Mide potencia óptica absoluta en dBm y mW/nW, así como atenuación / pérdida de enlace en dB (medición relativa respecto a una referencia memorizada).

• Rango de Medición de Potencia: Rango dinámico estándar de -70 dBm a +10 dBm (diseñado para telecomunicaciones, redes FTTH/PON y redes LAN tradicionales).

• Longitudes de Onda Calibradas: Soporta 7 longitudes de onda estándar: 850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm y 1625 nm, cubriendo aplicaciones monomodo (SM) y multimodo (MM).

• Tipo de Detector: Fotodetector de InGaAs (Arseniuro de Galio e Indio) de alta sensibilidad y estabilidad térmica.

• Conectores e Interfaz Óptica: Incorpora un conector/cabezal universal con acople de 2.5 mm, compatible directamente con ferrules de conectores SC, FC y ST (tanto en pulidos UPC como APC). Permite el uso de adaptadores universales para conectores LC de 1.25 mm.

• Precisión y Resolución: Precisión de medición de +-0.2 dB (o 5%) con una resolución en pantalla de 0.01 dBm.

• Alimentación y Autonomía: Funciona mediante pilas alcalinas (2x AA o 3x AAA según el chasis) o batería recargable mediante puerto micro-USB / USB-C, ofreciendo un tiempo de operación continua superior a 40 horas.

• Funciones Adicionales: Retención de lectura en pantalla (HOLD), retroiluminación para trabajo en entornos oscuros, apagado automático programable (Auto-Off a los 10 minutos de inactividad) e indicador de batería baja en pantalla.

• Aplicaciones Recomendadas: Medición de potencia en redes GPON/EPON (OLT y ONT), verificación de continuidad y atenuación en empalmes y conectores, certificación de enlaces de fibra óptica en data centers, plantas exteriores de telefonía e instalaciones de videovigilancia IP sobre fibra.
