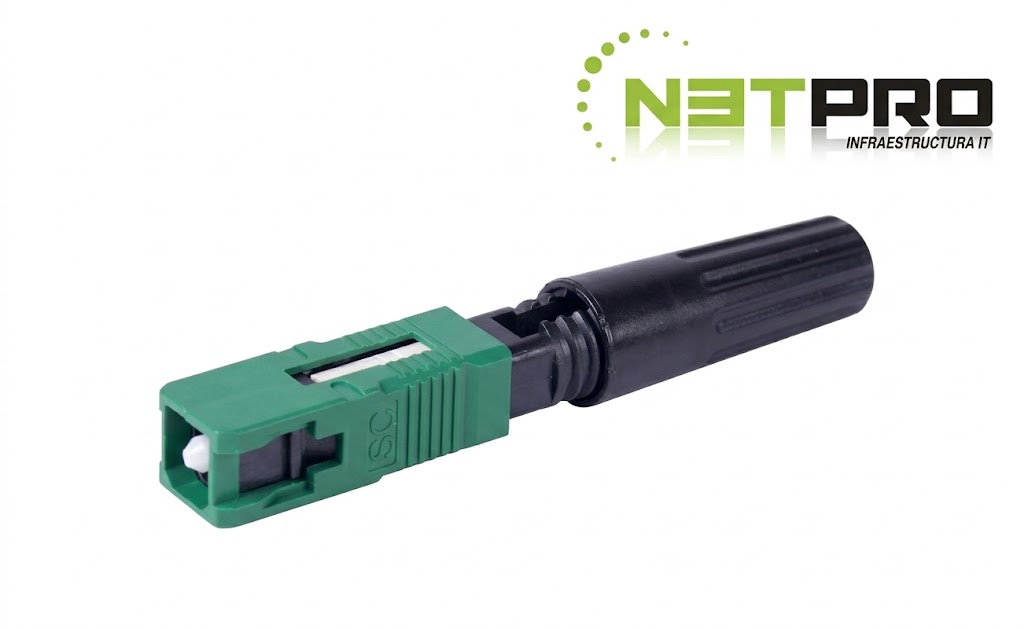

Conector mecanico FO SC/APC Verde 3M

El Conector Mecánico FO SC/APC Verde 3M (Modelo 8802-T/APC) es una solución de alto rendimiento diseñada para la terminación rápida en campo de fibra óptica monomodo sin necesidad de epoxi, adhesivos ni pulido. Su mecanismo de empalme mecánico interno con gel de acople de índice de refracción asegura una alineación óptima de los núcleos de fibra y una mínima pérdida por retorno, siendo indispensable en redes de fibra hasta el hogar (FTTH/PON), cajas NAP, rosetas ópticas e instalaciones de videovigilancia.

La carcasa exterior de color verde indica su pulido APC (Angled Physical Contact) de 8°, lo que reduce drásticamente las reflexiones y protege la calidad de señal en redes de video y datos de alta velocidad.

• Tipo de Conector: SC con pulido APC (8°).

• Color de la Carcasa: Verde (estándar para conectores APC).

• Tipo de Fibra Compatible: Monomodo (SM) 9/125 um (G.652.D y G.657.A1/A2).

• Diámetro del Revestimiento (Cladding): 125 um.

• Diámetro de Recubrimiento (Coating/Buffer): Apto para fibra de 250 um y recubrimiento de 900 um (tight buffer).

• Compatibilidad de Cable: Soporta fibra desnuda de 250 um, pigtails de 900 um, cables de acometida/drop de 1.6 x 2.0 mm, 2.0 x 3.0 mm y cables redondos de 1.6 mm a 3.0 mm.

• Pérdida de Inserción (IL): Típica menor o igual a 0.3 dB (máxima menor o igual a 0.5 dB).

• Pérdida de Retorno (RL): Mayor o igual a 60 dB.

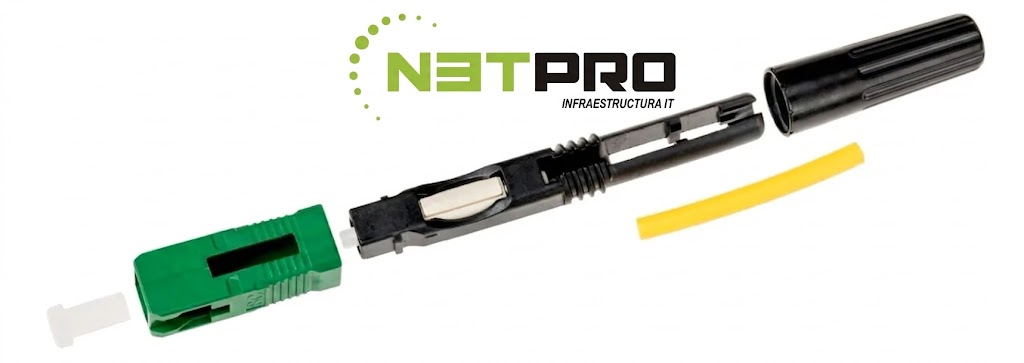

• Mecanismo de Fijación: Prensa/trampa mecánica integrada que asegura la fibra y la cubierta del cable sin herramientas complejas.

• Reutilización: Permite la reapertura y reensamblado en campo para corrección de posicionamiento.

Medidas de Preparación y Pelado de la Fibra

Para garantizar un rendimiento óptimo y evitar atenuaciones excesivas en el empalme mecánico interno, se deben seguir estrictamente los siguientes rangos de preparación con el pelador de fibra y la cortadora (cleaver):

• Longitud del deschaquetado externo (drop / cable): Pelar de 40 mm a 50 mm de la cubierta exterior del cable o buffer.

• Longitud de pelado del coating (250 um / 900 um): Retirar la capa protectora dejando al descubierto el revestimiento de 125 um en una longitud aproximada de 20 mm a 22 mm.

• Longitud de corte de fibra desnuda (Cleave Length): Realizar el corte de precisión con la cortadora (cleaver) dejando una fibra desnuda limpia de 10 mm a 12 mm desde el borde del recubrimiento de 250/900 um.

Aplicaciones Recomendadas

• Despliegue de redes FTTH / FTTX (conexión de rosetas domiciliarias y cajas NAP).

• Mantenimiento preventivo, correctivo y reparación rápida de enlaces de fibra óptica en campo.

• Distribución en distribuidores ópticos (ODF) y gabinetes de telecomunicaciones.

• Enlaces de CCTV IP sobre redes ópticas pasivas.
